Når Shelly Plus-tilbehøret tilføjes til Shelly Plus-enheden, skal det aktiveres i appen, hvorefter det er muligt at aktivere de sensorer, du har tilsluttet enheden.
Bemærk, at installationen kun må udføres af en autoriseret elektriker.

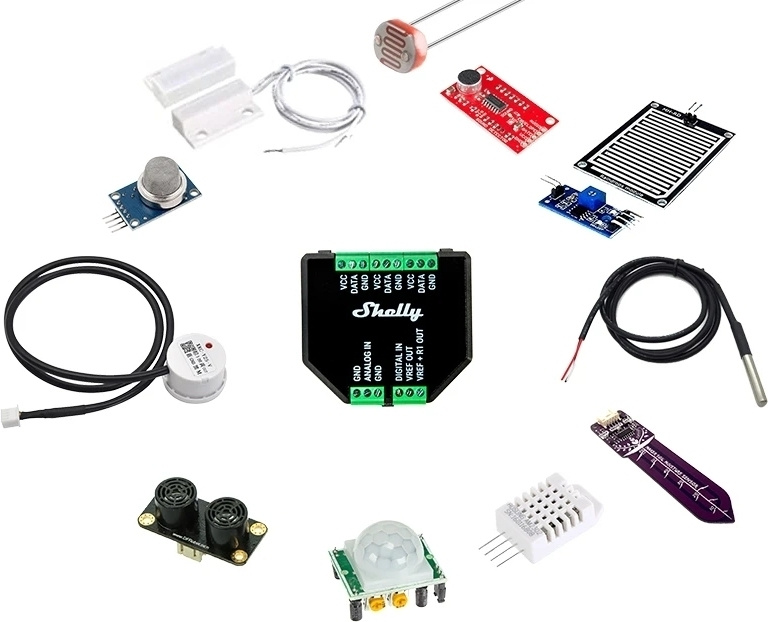

Understøttede enheder:
- 5 x DS18B20
- 1 x DHT22
- NTC-modstande med en nominel modstand på 10 kΩ og β=4000 K
- Lyssensorer
- PIR-sensorer
- Jordfugtighedssensorer
- Ultralydsnærhedssensorer
- Kapacitive væskeniveausensorer
- Lydsensorer
- Andre analoge sensorer med 0–10 V udgangsspænding
Eksempler på anvendelse:
- Reed-kontakt: Tilføj en reed-kontakt til Plus Add On-enheden for at overvåge garagedørens åben/lukket-position. Anbefales sammen med Shelly Plus 1.
- Væskeniveausensor: Tilføj en væskeniveausensor til Plus Add On-enheden for at overvåge vandstanden i dit bassin eller akvarium. Anbefales sammen med Shelly Plus 1 eller Plus 1PM.

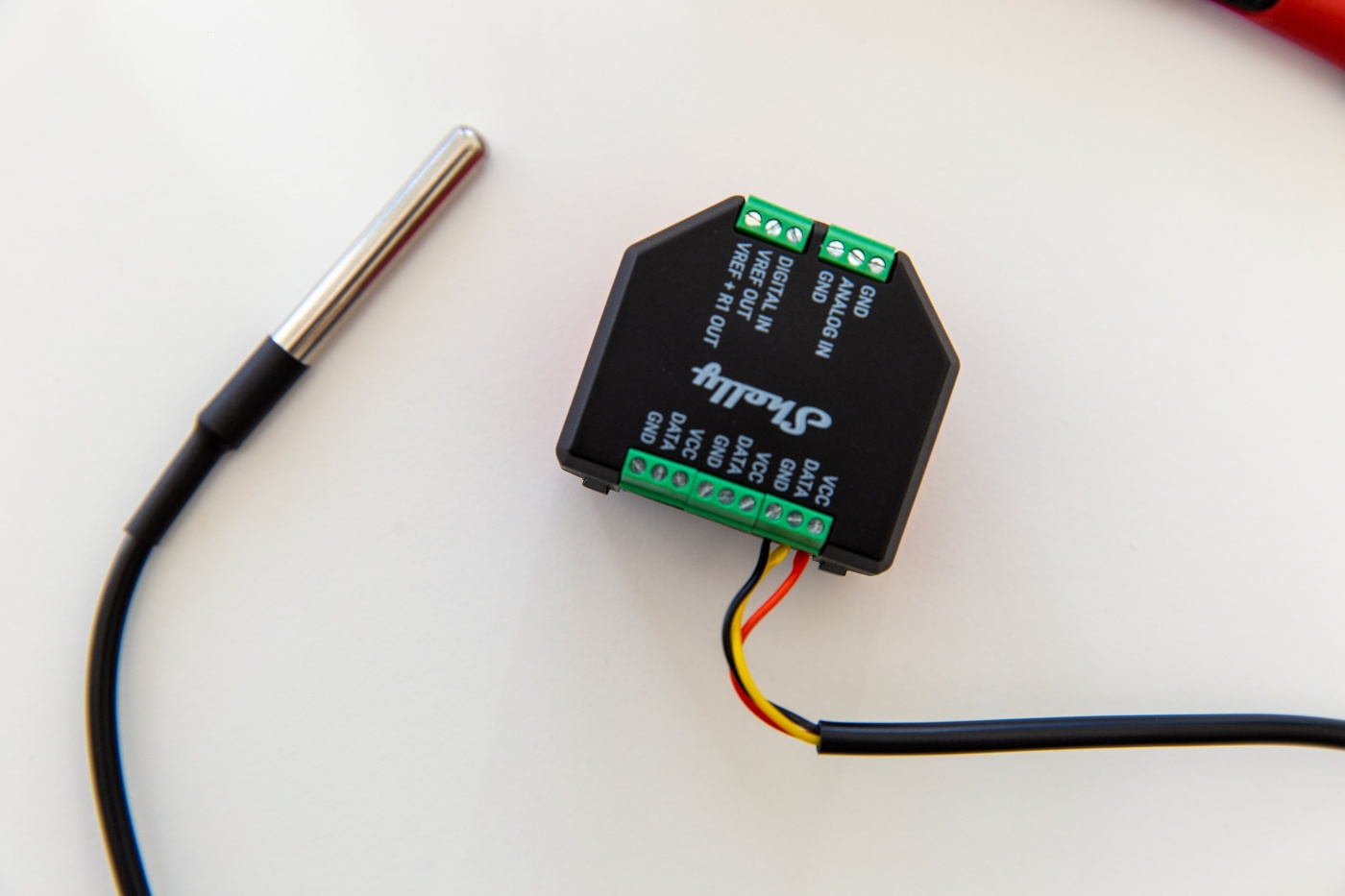

- Opvarmning: Tilføj to DS18B20-temperatursensorer og mål udgangs- og returvarme.
- Vind: Takket være vindsensoren kan markisen trækkes automatisk ind, når det blæser for meget. Anbefales sammen med Shelly Plus 2PM.
- Jordfugtighed: Tilføj en jordfugtighedssensor, så vandingssystemet kan starte automatisk, når jorden er for tør. Anbefales sammen med Shelly Plus 1.

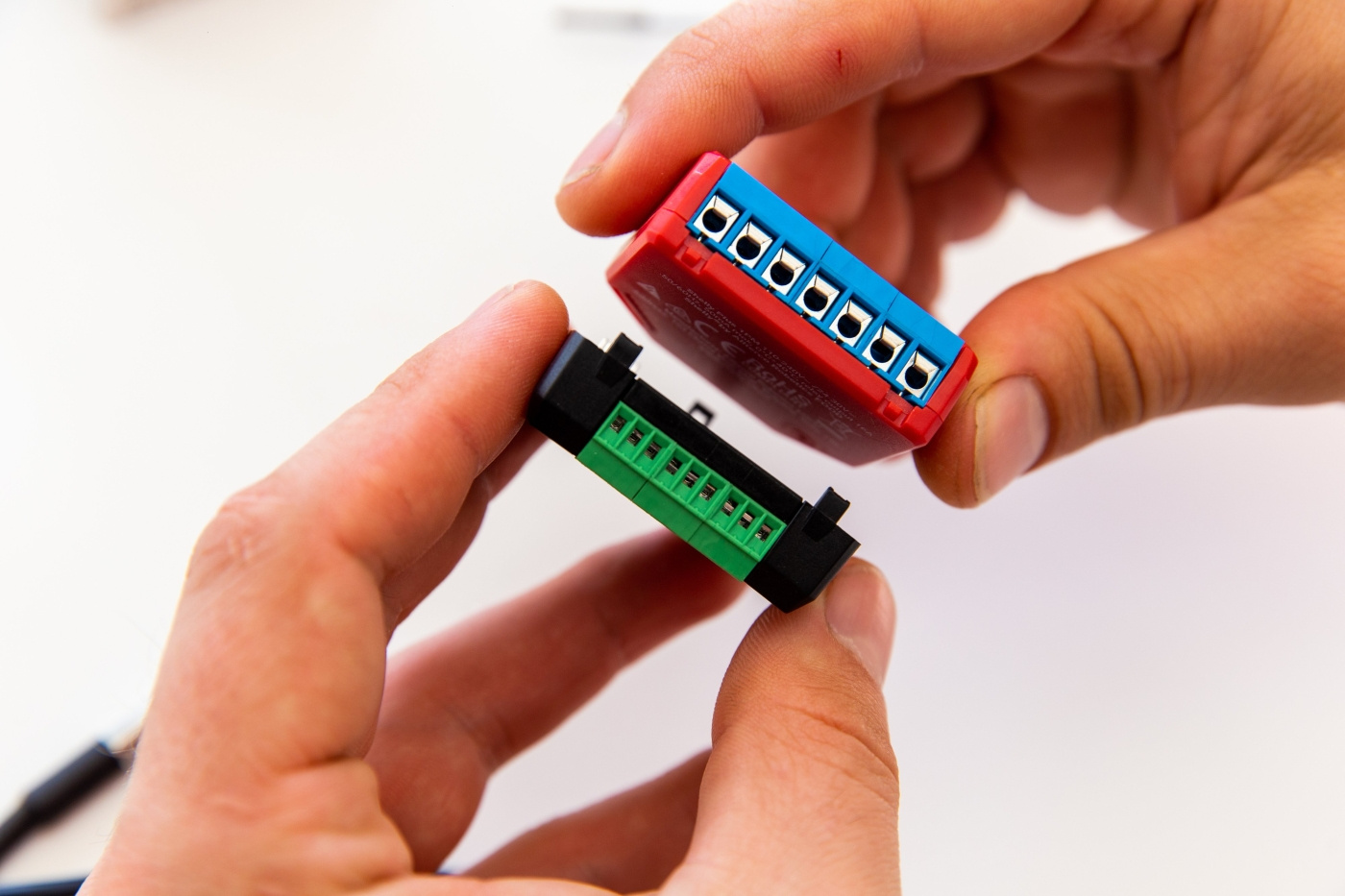

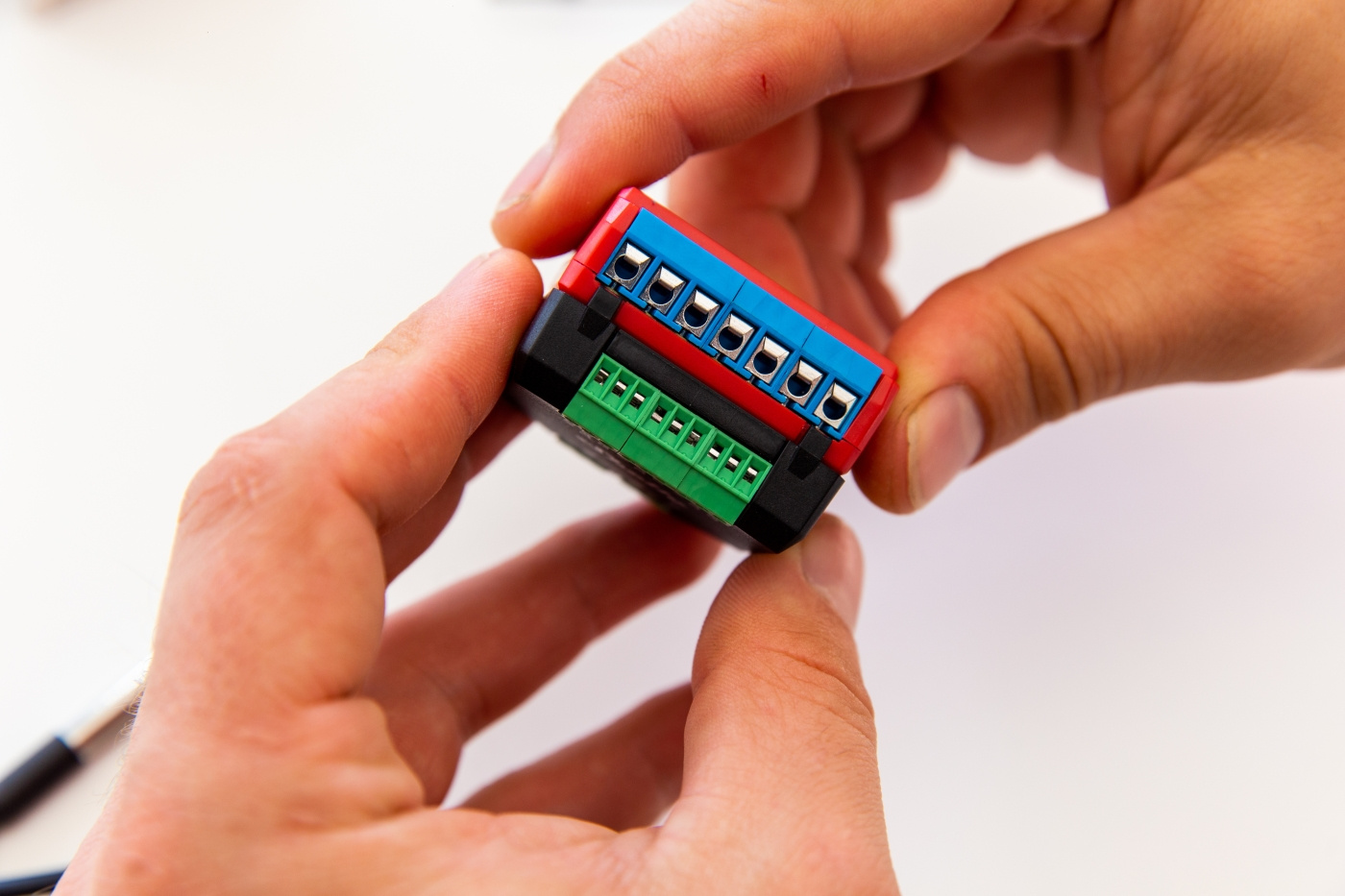

Shelly Plus Add-on fungerer ikke som en selvstændig enhed. Enheden skal tilsluttes en hvilken som helst Shelly Plus-enhed, hvilket øger Shelly Plus-enhedens funktionalitet. Shelly Plus-tilbehøret behøver ikke at blive tilsluttet Shelly Plus-enheden, da det er udstyret med stik, der automatisk tilsluttes Shelly Plus-enheden. De to enheder er galvanisk adskilt fra hinanden.

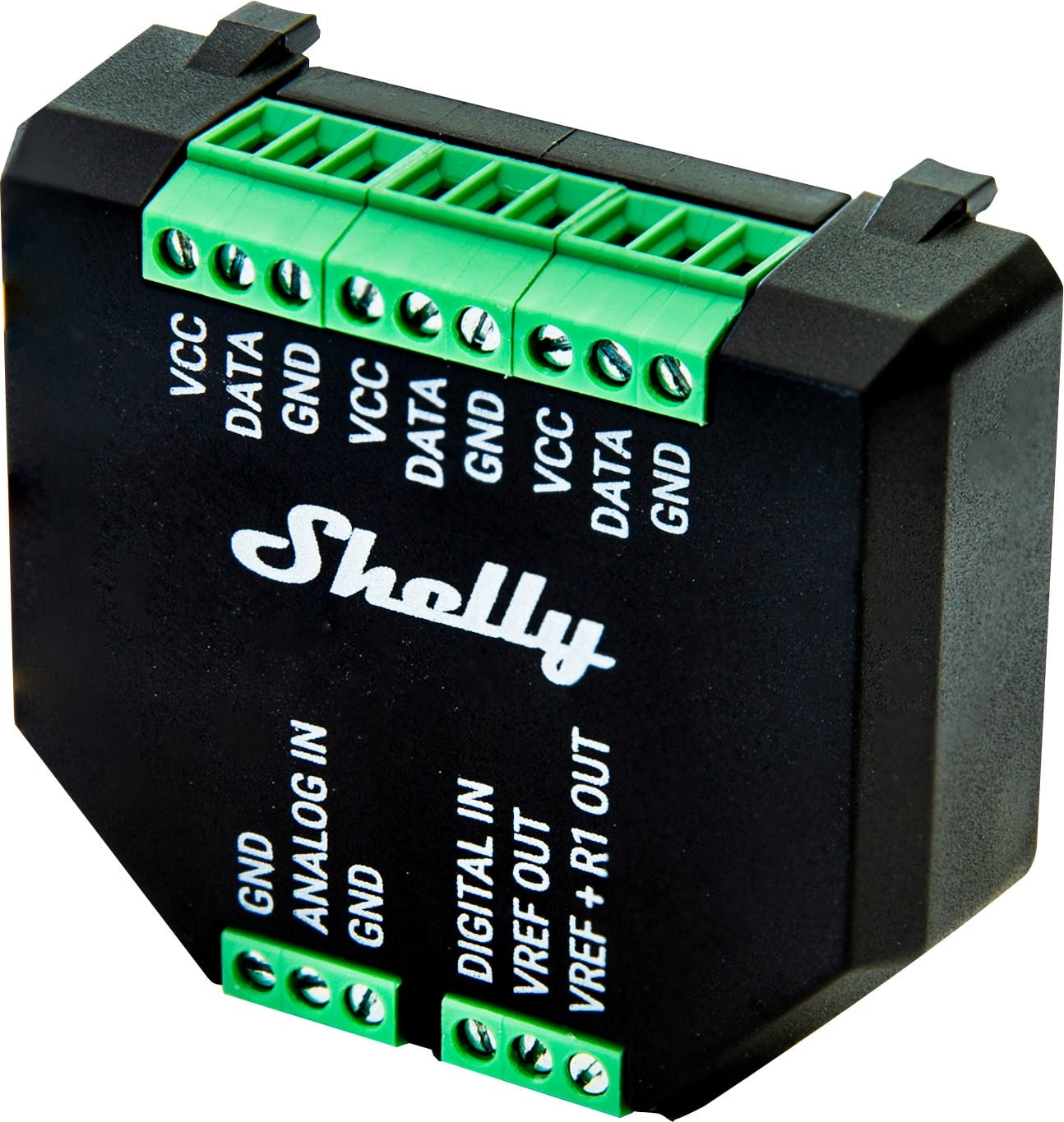

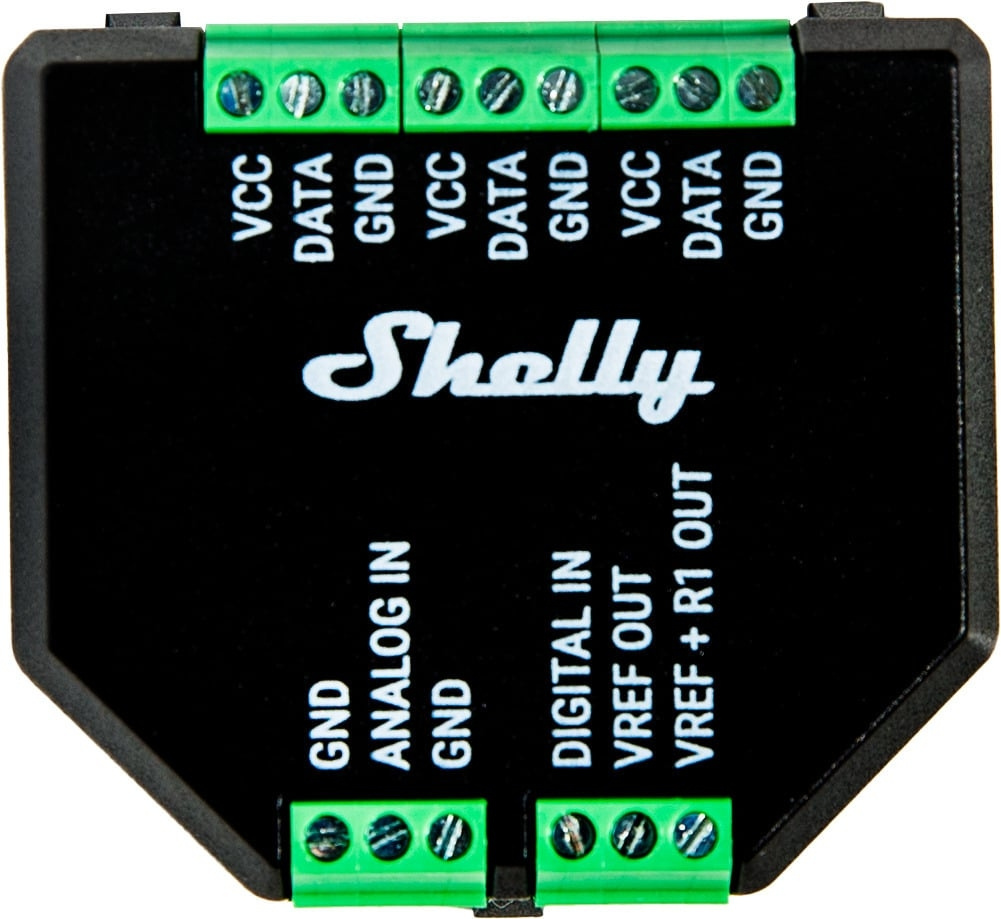

Enhedens tilslutninger:
- Indgange: 1 analog indgang, 1 digital indgang
- Udgang: 1 referencespændingsudgang, 1 referencespænding via trækmodstandsudgang, 2 jordforbindelser*
- 1-ledet tilslutning: 3 sensorers strømforsyningsudgange (tilsluttet samme PCB-bane), 3 sensorers datatilslutninger (tilsluttet samme PCB-bane), 3 jordforbindelser*
* Tilsluttet samme jordingslag på printkortet.
Egenskaber:
- Model: Shelly Plus Add-on
- Driftsspænding (DC): 3,3 V (fra Shelly-enheden)
- Strømforbrug: ≪ 0,5 W (uden sensorer)
- VCC maksimal strøm: 10 mA
- VREF-udgangs maksimal strøm: 1 mA
- VREF+R1-udgangsmodstand: 10 kΩ
- Digital indgang: -15 V ... 0,5 V (true) / 2,5 V ... 15 V (false) / indstilling kan ændres i indstillingerne
- Driftstemperatur: -20 ºC til +40 ºC, kun til indendørs brug
- Mål: 37 x 42 x 15 mm
- Vægt: 105 g
- SensortilslutningShelly-enheder
- Mange anvendelsesmuligheder
- Tilslut analoge/digitale sensorer
